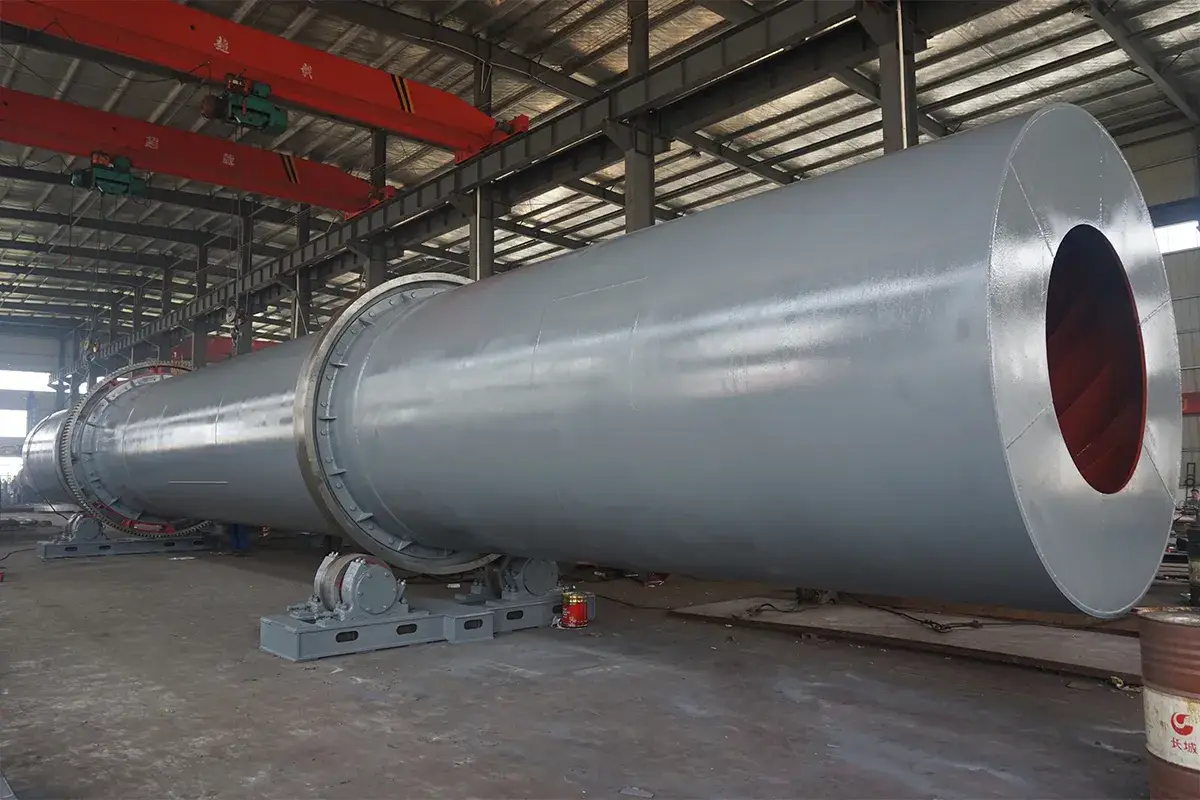

مبرد دوار (لتبريد حبيبات الأسمدة)
Rotary Cooler
يعمل المبرّد الدوّار على خفض درجة حرارة حبيبات الأسمدة الساخنة الخارجة من مرحلة التجفيف بسرعة وكفاءة، لتهيئتها لمراحل الغربلة والطلاء والتعبئة، حيث يساعد تثبيت درجة حرارة المواد على رفع صلابة الحبيبات وتحسين انسيابية تداولها في المراحل اللاحقة، فضلًا عن تعزيز استقرارها أثناء التخزين والنقل.
كما تدور الأسطوانة المائلة بشكل مستمر لدفع المواد الساخنة إلى الأمام، بينما يمر الهواء المحيط عبر النظام لإتمام عملية تبادل الحرارة. ويعتمد المبرّد على نظام تبريد بتيار هوائي معاكس، مما يزيد من مساحة ومدة التلامس بين الهواء والمواد، ويساعد على خفض درجة الحرارة بكفاءة مع إزالة جزء من الرطوبة المتبقية. وبعد التبريد، تكتسب الحبيبات صلابة أعلى واستقراراً أفضل، وتصبح أكثر سهولة في الغربلة والتخزين والنقل. أما في خطوط إنتاج الأسمدة، يتم عادةً تركيب المجفف الدوّار والمبرّد الدوّار بالتتابع وربطهما بواسطة ناقل حزامي، بحيث تنتقل المواد الساخنة مباشرة من مرحلة التجفيف إلى نظام التبريد. ويتولى نظام التحكم PLC تنسيق سرعة دوران الأسطوانة وتدفق الهواء، لضمان انتقال سلس ومستقر من مرحلة التجفيف ذات درجات الحرارة المرتفعة إلى درجة حرارة مناسبة ومستقرة للمراحل التالية.
| المواصفات | هيكل الأسطوانة | الطاقة الإنتاجية (طن/ ساعة) | مخفض السرعة | المحرك | الأبعاد (الطول × العرض × الارتفاع) (مم) | الوزن (طن) | |||
| القطر الداخلي (مم) | الطول (مم) | زاوية الميل (°) | سرعة الدوران (دورة/دقيقة) | نسبة التخفيض | القدرة (كيلو وات) | ||||
| Ø1.2x12 | 1200 | 10000 | 2.5 | 7 | 3-5 | 40.17 | 11 | 13275×2700×3522 | 12 |
| Ø1.5x15 | 1500 | 14000 | 2.5 | 6 | 4-7 | 31.50 | 15 | 16800×3450×3080 | 18 |
| Ø1.6x16 | 1600 | 16000 | 2.5 | 5.5 | 7-10 | 23.34 | 18.5 | 18500×3550×3180 | 23 |
| Ø1.8x18 | 1800 | 18000 | 2.5 | 5 | 8-12 | 23.34 | 22 | 18680×3460×3711 | 26 |
| Ø2.0x20 | 2000 | 20000 | 2.5 | 4.8 | 10-16 | 22.5 | 30 | 21580×3968×4400 | 36 |
| Ø2.2x22 | 2200 | 22000 | 2.5 | 4.2 | 15-20 | 40.00 | 45 | 24090×4460×5250 | 48 |
| Ø2.4x24 | 2400 | 24000 | 2.5 | 3.9 | 18-26 | 45.00 | 55 | 25630×4100×5300 | 63 |
| Ø2.6x26 | 2600 | 26000 | 2.5 | 3.6 | 22-30 | 35.50 | 75 | 28000×4400×7100 | 80 |
| Ø2.8x28 | 2800 | 28000 | 2.5 | 3.3 | 22-35 | 45.00 | 90 | 26868×4280×5410 | 95 |
| Ø2.8x34 | 2800 | 34000 | 2.5 | 2.9 | 25-40 | 45.00 | 110 | 32868×4280×5410 | 105 |
| Ø3.0x30 | 3000 | 28000 | 1.8 | 2.8 | 27-45 | 45.00 | 132 | 32615×5760×6269 | 120 |
| Ø3.2x25 | 3200 | 25000 | 1.8 | 2.7 | 30-50 | 63.00 | 160 | 29500×6500×6300 | 130 |
| Ø3.4x34 | 3400 | 34000 | 1.8 | 2.56 | 35-55 | 45.00 | 200 | 34600×6678×6540 | 160 |
| Ø3.6x34 | 3600 | 34000 | 1.8 | 2.51 | 40-60 | 40.00 | 250 | 34600×6890×6540 | 190 |
| Ø4.0x34 | 4000 | 34000 | 1.8 | 2.09 | 50-70 | 90.00 | 315 | 36466×7800×6800 | 210 |
| Ø4.2x34 | 4200 | 34000 | 1.8 | 2.09 | 70-90 | 90.00 | 400 | 37466×8000×6800 | 230 |
| Ø4.5x36 | 4500 | 36000 | 1.8 | 1.86 | 80-100 | 90.00 | 500 | 38000×8300×7200 | 270 |
