ناقل رأسي بالقادوس (مصعد ناقل لنقل حبيبات الأسمدة)

Bucket Elevator

تُستخدم هذه النوعية من النواقل لنقل حبيبات الأسمدة والمساحيق وغيرها من المواد السائبة سهلة الانسياب من مستوى منخفض إلى مستوى أعلى بكفاءة واستقرار. وتتكوّن من مجموعة من القواديس المثبتة على حزام أو سلسلة، تتحرك بشكل مستمر حول البكرات أو عجلات السلسلة داخل غلاف مغلق. يلتقط كل قادوس (دلو) المواد عند مروره بمنطقة التغذية، ثم ينقلها إلى أعلى الرافعة، قبل أن يقوم بتفريغها عبر فتحة التفريغ العلوية، مما يُحقق نقلاً رأسياً مستمراً وموثوقاً للمواد مع الحد من تطاير الغبار وفاقد المنتج.

اطلب عرض سعر

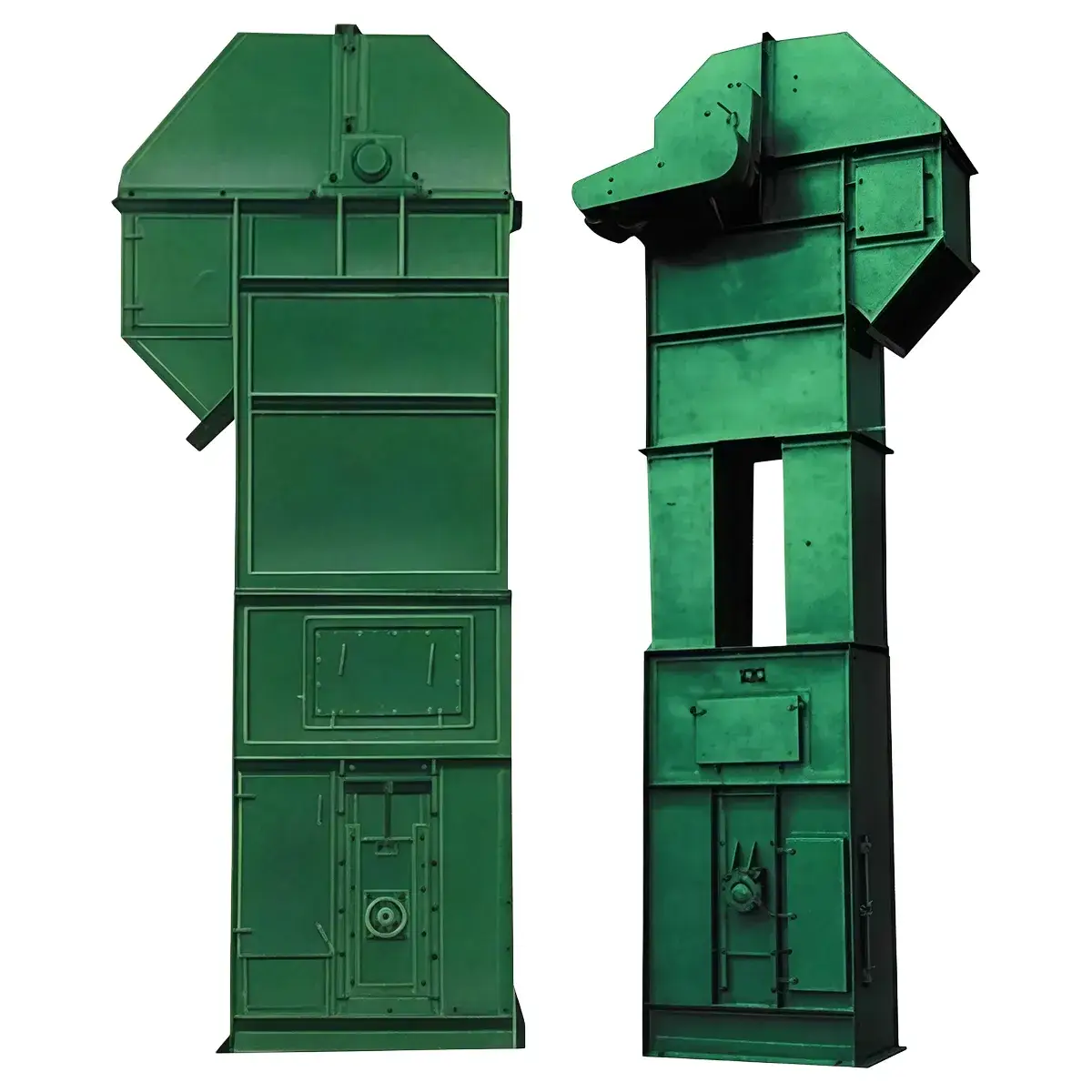

ناقل رأسي بالقادوس من سلسلة TH

تُستخدم لرفع ونقل المساحيق الكاشطة والحبيبات والقطع الصغيرة من المواد السائبة، بما في ذلك الأسمدة المركبة والحبوب والفحم والأسمنت والخامات المكسّرة. ويمكنها الوصول إلى ارتفاع رفع يصل إلى 40 متر، مما يجعلها مناسبة لنقل المواد بكفاءة بين مستويات الإنتاج المختلفة. وتعمل سلاسل الوصلات المستديرة المطروقة على حمل الدلاء (القادوس) وتحريكها باستمرار داخل الغلاف، حيث تلتقط القواديس المواد من خلال الغرف أو الالتقاط بالقادوس (الدلو) في الجزء السفلي، ثم ترفعها إلى الأعلى وتفرغها عند نقطة التفريغ باستخدام التفريغ بالطرد المركزي أو التفريغ المركب. كما تتميز هذه المصاعد الناقلة بقدرتها على التعامل مع المواد التي تصل درجة حرارتها إلى 250 درجة مئوية، مما يجعلها خياراً موثوقاً لتطبيقات نقل المواد السائبة في مصانع الأسمدة والصناعات الثقيلة.

استفسر هنا
المواصفات الفنية
الطراز TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
نوع الدلو (القادوس) ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH
سعة النقل (م³/ساعة) 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
الدلو (القادوس) سعة الدلو (لتر) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
المسافة بين القواديس (مم) 350 450 512 688 920 920 1001
السلسلة قوة شد كسر الوصلة المفردة (كيلونيوتن) Ø12x45 Ø18x64 Ø22x86 Ø26x92 Ø26x92 Ø28x92
≥170 ≥320 ≥480 ≥570 ≥570 ≥660
سرعة الحزام الناقل (م/ث) 1.2 1.2 1.4 1.5 1.6 1.6 1.6
سرعة دوران عجلة السلسلة الناقلة (دورة/دقيقة) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 24.4 28
أقصى حجم لكتل المواد (مم) 20 25 35 40 50 60 75 85 100
الرافعات الدلوية من سلسلة TDG (مصعد ناقل لنقل حبيبات الأسمدة)
الرافعات الدلوية من سلسلة TDG
(مصعد ناقل لنقل حبيبات الأسمدة)

تُصمَّم رافعات TDG الدلوية للتعامل مع كميات كبيرة من المواد ورفعها إلى ارتفاعات عالية مع الحفاظ على تشغيل مستقر وانسيابية مستمرة في نقل المواد. وتتميز بدلاء عميقة السعة، مما يجعلها مناسبة لنقل المساحيق الجافة والسائبة، والحبيبات، والكتل الصغيرة سهلة الانسياب، بما في ذلك الأسمدة والحبوب وغيرها من المواد السائبة. وتوفر هذه الرافعات الحل الفعال للنقل الرأسي داخل خطوط الإنتاج، خاصةً عندما تتطلب العملية طاقة نقل عالية وارتفاع رفع كبيراً مع تقليل فاقد المواد والمحافظة على استمرارية التشغيل.

استفسر هنا
الميزات
  • حزام مقوّى بقلب فولاذي يمنح حزام الرافعة القوة والمرونة اللازمتين لتحمل التشغيل المستمر وضمان عمر خدمة طويل.
  • هيكل مغلق ومحكم عند رأس الرافعة وقاعدتها وأجزاء الغلاف، مما يساعد على احتواء الأسمدة والغبار داخل الرافعة والحد من تسربها إلى بيئة العمل المحيطة.
  • وحدة دفع عالية الاعتمادية مزودة بعلبة تروس ذات عمود رأسي، مع إمكانية استخدام وصلة دبوسية أو وصلة هيدروليكية. كما يعمل مانع الرجوع على منع الحركة العكسية أثناء التوقف، ويحمي المحرك وعلبة التروس والحزام من الأحمال المفاجئة.
  • جهاز شد بأثقال موازنة في الجزء السفلي يحافظ تلقائياً على الشد المناسب لحزام الرافعة أثناء التشغيل، مما يضمن حركة مستقرة ويقلل الحاجة إلى الضبط اليدوي.
  • مستشعرات اختيارية لمراقبة مستوى المواد وسرعة التشغيل، ترسل بيانات التشغيل إلى غرفة التحكم المركزية، بما يتيح للمشغلين مراقبة أداء الرافعة والتحكم في تشغيلها عبر الحاسوب.
المواصفات الفنية
الطراز TDG160 TDG200 TDG250 TDG315 TDG400 TDG500 TDG630 TDG800 TDG1000 TDG1250 TDG1600
نوع الدلو (القادوس) sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh
سعة النقل (م³/ساعة) 32 24 45 31 72 51 101 74 158 118 220 167 348 253 492 361 788 571 1122 816 1541 1112
الدلو (القادوس) سعة الدلو (لتر) 2.6 1.9 4.1 2.9 6.5 4.6 10 7.4 16 12 25 19 40 29 64 47 102 74 161 117 255 184
المسافة بين القواديس (مم) 260 300 325 360 420 460 520 580 650 720 820
وزن الحزام والقواديس لكل متر (كجم/م) 22 21.5 33 33.2 42.2 62.3 78.53 106 145 155.5 223
سرعة الحزام الناقل (م/ث) 1.2 1.2 1.34 1.34 1.5 1.5 1.68 1.68 1.86 1.86 1.86
أقصى ارتفاع للرفع (م) 80 80 80 80 80 80 80 80 80 80 80
